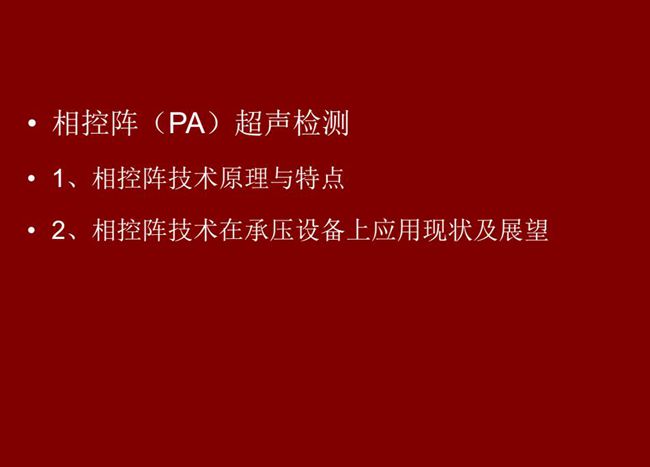

目录：1、相控阵技术原理与特点；2、相控阵技术在承压设备上应用现状及展望

工业相控阵原理与医学b超大体类似，医学b超采用多晶片阵列探头，按照聚焦法则控制发射和接收信号的延时，实现声束的聚焦和偏转扫描

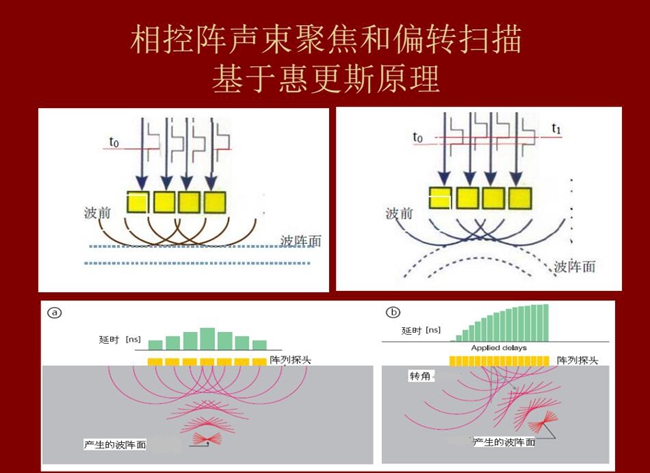

相控阵声束聚焦和偏转扫描基于惠更斯原理

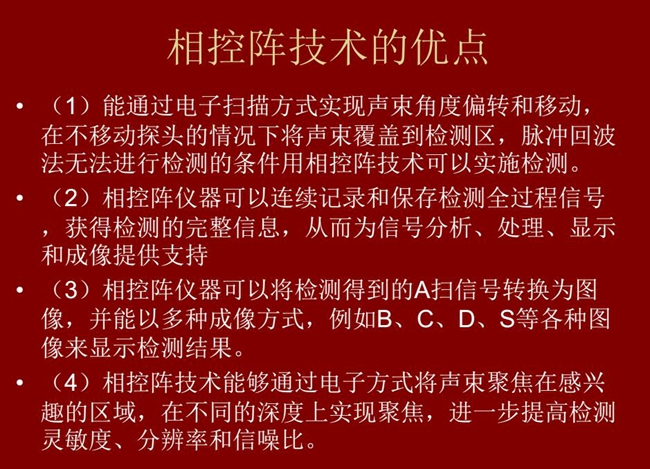

相控阵技术优点：1、以电子扫描方式实现声束角度偏转和移动；2、可连续记录和保存检测全过程信号；3、以多种成像方式将检测得到的a信号转换为图像信号

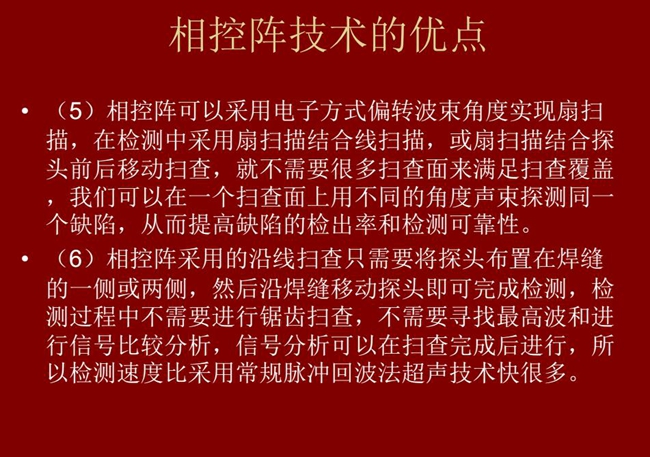

相控阵技术优点：4、相控阵技术可通过电子方式将声束聚集在感兴趣区域，在不同深度上实现聚焦；5、相控阵检测中采用扇扫描结合线扫描的方式，这样就不需要很多扫查面来满足扫查覆盖。

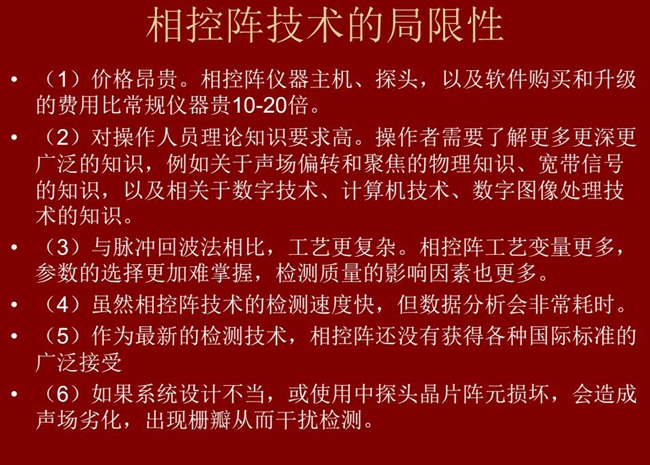

相控阵技术的局限性：1、价格昂贵；2、对操作人员理论知识要求较高；3、与脉冲回波法相比，工艺更复杂；

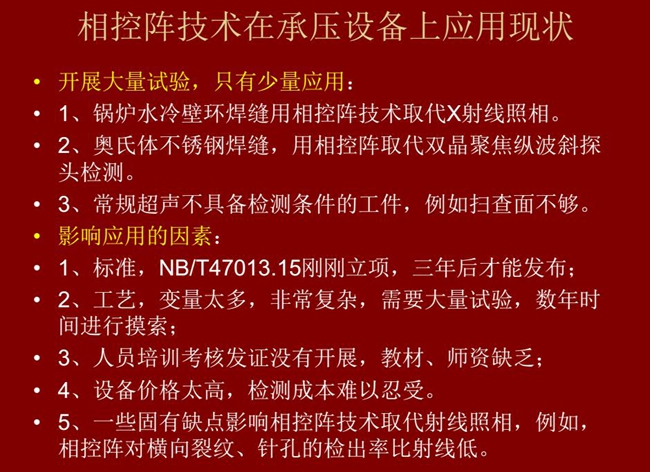

相控阵技术在承压设备上目前只有少量应用，主要是因为：工艺复杂、价格高昂、标准制定滞后、人员培训考核、教材、师资缺乏等

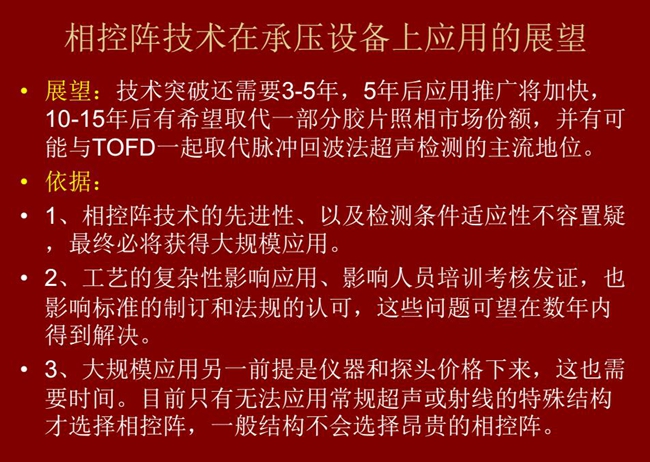

应用展望：技术突破还需要3-5年；10-15年后有可能与tofd技术一起取代脉冲回波法超声检测的主流地位

(本文由深圳市亚泰光电技术有限公司整理，摘自江苏省特种设备安全监督检验研究院强天鹏教授讲义，文章首发亚泰光电2121非凡体育登录入口官网，欢迎您的指导与交流!亚泰光电，国内知名2121非凡体育登录入口和2121非凡体育登录入口研发、生产厂家，致力于为客户提供针对性、专业化、系统性的设备诊断和状态监测产品2121非凡体育登录入口的解决方案，欢迎您的咨询与洽谈。0755-86656390)
